シェンファステンレス鋼 CNC 機械加工部品ねじ接続、精密な取り付け穴、正確に機械加工された合わせ面を必要とする産業用アセンブリ向けに設計されています。
ネジ付きフランジ アダプタは、ボルト締めされた取り付けインターフェイスと中央のネジ付き接続を組み合わせています。 CNC 旋削、穴あけ、皿穴加工、雌ねじ切りが主な加工シーケンスを形成します。
| パラメータ | 仕様 |
|---|---|
| 部品の種類 | CNC 加工によるネジ付きフランジ アダプター |
| 主な材料 | ステンレス鋼 |
| 代替材料 | 炭素鋼、アルミニウム合金 |
| 主な構造 | 中央ボスが盛り上がった円形フランジ |
| 取り付け機能 | 6 つの皿穴貫通穴 |
| 中央接続 | 位置決めショルダー付き雌ねじ |
| 機械加工作業 | CNC旋削、穴あけ、皿穴加工、雌ねじ加工 |
| 表面状態 | 機械加工そのままの金属仕上げ |
| 寸法と公差 | 設計図によると |
| ねじ仕様 | 指定径、ピッチ、公差 |
| 製造サービス | OEMおよびODM加工 |
フランジの寸法、穴の位置、ねじ公差、平面度、および表面粗さは、コンポーネントの図面によって定義されます。
ステンレス鋼 CNC 機械加工部品の材料の選択は、腐食への曝露、機械的負荷、重量要件、および機械加工仕様によって異なります。
| 材料 | 特徴 | 代表的な用途 |
|---|---|---|
| SUS304ステンレス | 一般耐食性、良好な成形性を有し、幅広い産業用途に使用可能 | 工業用継手、ネジコネクタ、および取り付け部品 |
| SUS316Lステンレス鋼 | SUS304と比較して、多くの塩化物を含む環境に対する耐性が向上 | より厳しい腐食条件にさらされるコンポーネント |
| 炭素鋼 | さまざまなグレードと強度レベルをご用意しています。腐食保護が必要な場合があります | 強度とコストの要件が定義された機械アセンブリ |
| アルミニウム合金 | 鋼よりも密度が低く、機械加工性が良好 | 強度とねじ摩耗の要件が許す軽量コンポーネント |
SUS304 は多くの一般産業用途に適していますが、SUS316L は塩化物にさらされる環境が多い場合に選択できます。機械的特性、重量、またはコストがステンレス鋼の耐食性よりも優先される場合、炭素鋼とアルミニウム合金が代替品となります。
6 つの皿穴貫通穴により、フランジのボルト締め取り付けインターフェイスが提供されます。穴の直径、皿穴の角度、ピッチ円の直径、および位置公差は、嵌合アセンブリの図面に従います。正確な穴の配置により、対応する取り付けポイントとの位置合わせがサポートされます。
隆起したボスにはメイン雌ねじが収容されています。ねじの直径、ピッチ、深さ、公差によって、相手部品との互換性が決まります。位置決めショルダーは、アセンブリ設計で必要な位置に着座基準を提供します。
CNC 旋削により、フランジの円形プロファイルと端面の形状が形成されます。指定された外径、同心度、平面度、表面粗さによって、完成品の寸法精度が決まります。図面で必要に応じて、機能的な合わせ面に追加の仕上げを施すことができます。
ステンレス鋼 CNC 機械加工部品の場合、使用環境と締結条件を考慮して材料を選択する必要があります。
SUS304は一般産業用接続の多くをカバーします。 SUS316L は、塩化物含有媒体にさらされる機会が多い用途向けのオプションです。炭素鋼は特定の機械的特性を必要とするアセンブリに適している可能性があり、アルミニウム合金はコンポーネントの重量を軽減できます。
ねじのかみ合い、締結荷重、接触面の摩耗、かじりのリスクも材料の選択に影響します。ステンレス鋼のネジ付きアセンブリの場合は、互換性のあるファスナーと適切な組み立て方法を使用することで、取り付け時のネジの損傷を軽減できます。

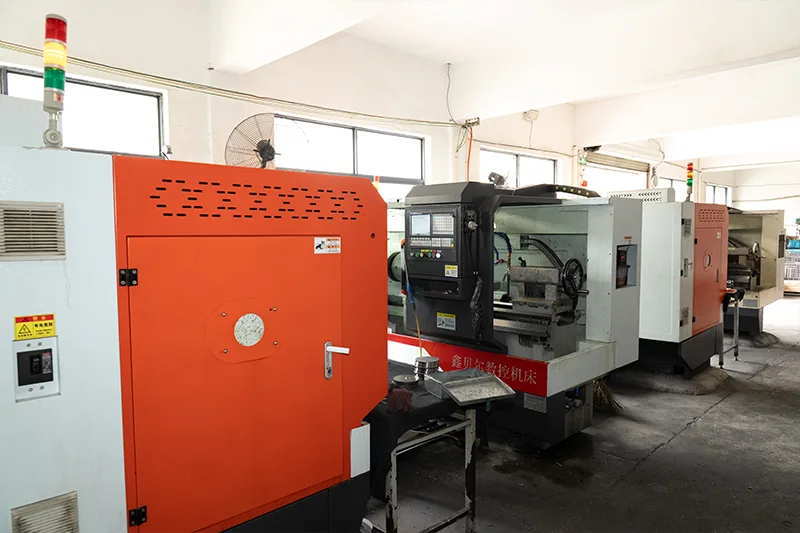

シェンファさん機械加工工程ステンレス鋼フランジアダプターの場合、旋削、穴あけ、皿穴加工、雌ねじ切り、エッジ仕上げをカバーします。
切削パラメータと工具形状は、ステンレス鋼のグレードと形状の寸法に従って選択されます。効果的な切削条件を維持することで加工硬化を抑制し、切りくず排出とクーラント管理により安定した加工をサポートします。
雌ねじには、直径、ピッチ、深さ、フィット感を制御する必要があります。 6 つの取り付け穴は、指定された位置および皿穴の要件を満たしている必要があります。バリ取りは、機能的な寸法を変えることなく、穴、皿穴、ねじ開口部の周囲の不要なエッジを除去します。
基準コンポーネントは機械加工されたままの金属仕上げで、目に見えるターニングマークがあります。腐食制御および表面品質の要件に応じて、追加の仕上げを指定できます。
| 仕上げる | 応用 |
|---|---|
| 機械加工されたままの状態 | 旋削面と目に見える加工痕を保持 |
| 不動態化 | 特定の表面汚染物質を除去し、保護不動態層を促進することにより、ステンレス鋼の耐食性をサポートします。 |
| 機械研磨 | 指定された箇所に、より滑らかな表面を生成します |
| その他の特定の治療法 | 材料の互換性と図面の要件に従って適用されます |
不動態化は、適切なステンレス鋼グレードを選択するための代替品ではなく、表面処理です。仕上げ仕様では、必要なプロセスと合格基準を特定する必要があります。
2007 年に設立された SHENGFA Hardware は、CNC機械加工および金属加工サービスステンレス鋼、炭素鋼、アルミニウム合金部品用。生産は、部品の形状に合わせて選択された機械加工操作を使用して、CAD ファイル、寸法図面、または部品仕様から開始できます。

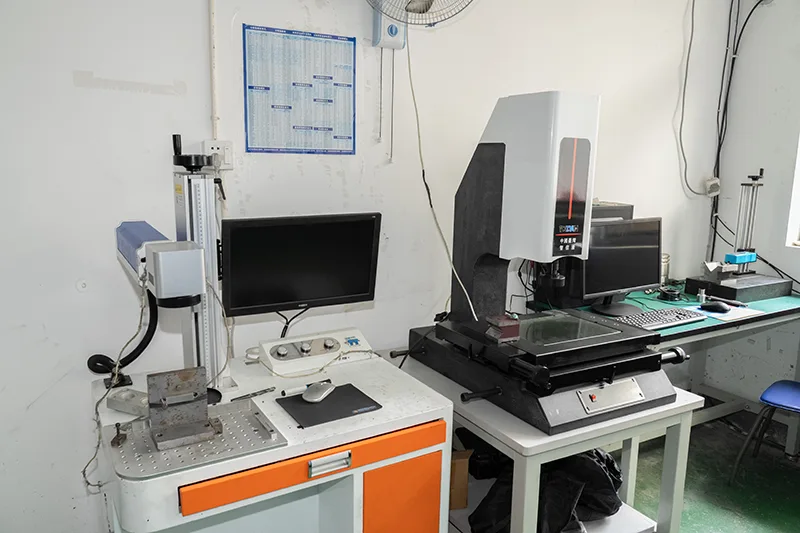

ねじ付きフランジアダプターの場合、加工シーケンスには、フランジの旋削、取り付け穴の穴あけと皿穴加工、雌ねじ切り、エッジの仕上げが含まれます。フランジの寸法、穴の位置、ねじのはめあい、ショルダーの位置の形状、および表面の粗さが主な検査ポイントとなります。 SHENGFA の検査機器としては、三次元測定機 (CMM)、2D 光学投影機、表面粗さ試験機などが挙げられます。内部構造検査が必要な用途には、X線検査装置も用意しています。
シェンファさんOEMおよびODMサービス指定された材料、ねじ規格、寸法公差、表面処理など、図面ベースの部品製造に対応します。生産計画では、注文数量と検査文書も考慮され、加工順序と完成したコンポーネントの機能要件が関連付けられます。
ステンレス鋼 CNC 機械加工部品の場合、機械加工プロセス、寸法検査装置、図面ベースの生産を組み合わせることで、定義された取り付けインターフェース、ねじ接続、および合わせ面を備えたコンポーネントの製造がサポートされます。見積もりをリクエストするには、部品の図面、材料グレード、ねじの仕様、重要公差、表面仕上げ、および注文数量を提供してください。
部品図、材質グレード、ねじ仕様、寸法公差、表面仕上げ、注文数量をSHENGFA Hardwareに提出して見積もりを依頼してください。
SHENGFA は、ねじ接続、取り付けアセンブリ、その他の産業用途向けに CNC 加工されたステンレス鋼コンポーネントを提供しており、代替材料特性が必要なプロジェクトには炭素鋼とアルミニウム合金が利用可能です。
お問い合わせを送信互換性のあるファスナー材料を使用し、ステンレス鋼に適した焼き付き防止潤滑剤を塗布し、組み立て速度とトルクを制御します。かじりや変形の兆候がある糸の再利用は避けてください。
ねじ規格、呼び径、ピッチ、公差等級、検査方法を図面上でご指定ください。嵌合の問題を避けるために、嵌合コンポーネントのねじ仕様を製造前に確認する必要があります。
不動態化は、基材を意図的に除去することなく表面汚染物質を除去するため、機能的寸法が変化することはありません。図面で必要な場合は、完成後も重要な寸法とねじの適合を確認する必要があります。
適切な着座と荷重分散を確保するには、皿穴の角度がネジ頭の角度と一致している必要があります。角度が正しくないと接触面積が減少し、振動により緩みや表面損傷が発生する可能性があります。
はい。 SHENGFA は、寸法図面または CAD ファイルからの OEM および ODM 加工を受け入れます。試作および小ロットの数量は、材質、公差、検査要件、仕上げ仕様に基づいて見積もることができます。
